HIWIN上银 FDV 上银滚珠丝杆规格
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 双螺母插管突出型FDV
- 类型:
- 属性: HIWIN上银 FDV 上银滚珠丝杆规格，-HIWIN上银 FDV 上银滚珠丝杆规格-HIWIN上银 FDV hiwin丝杆图片 上银静音丝杠是一种高精密度的机械传动装置，可以将旋转运动转化为直线运动。它采用了特殊的设计结构，使得其运行时噪音减少到最低限度，使得工作环境更加安静舒适。同时，上银静音丝杠还具有高强度、高速度、高精度等优点，可以实现精密定位和线性运动控制。无论在工业生产线还是机械设备中，上银静音丝杠都发挥着重要的作用。它的材质精选，韧性强，能够承受高强度的负荷，使得设备-HIWIN上银 FDV 上银滚珠丝杆规格--HIWIN上银 FDV 上银滚珠丝杆规格-
HIWIN上银 FDV 上银滚珠丝杆规格 产品参数

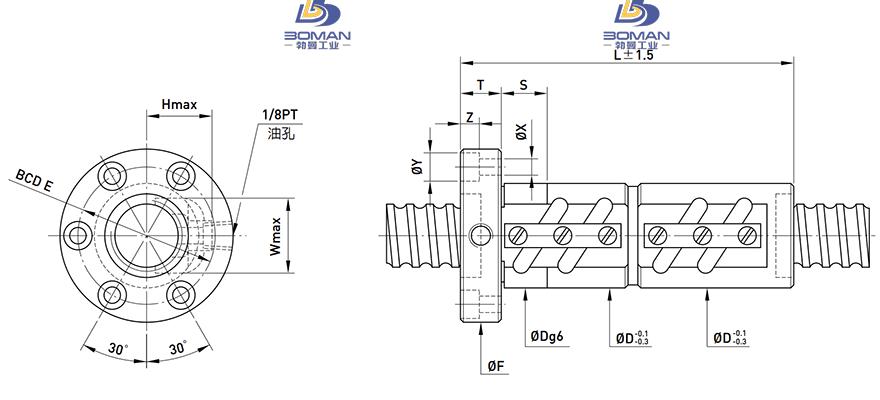

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | 29.324 |
|
| 滚珠节圆直径 | 32.6 |
|
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 50 |
|
| 法兰直径 | 76 |
|
| 螺母长度 | 80 |
|
| 螺母安装 | PCD | 63 |
| 额定动负载 | CaN | 1039 |
| 额定静负载 | C0aN | 2833 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 12 |
|
| 法兰安装孔通孔直径 | 6.6 |
|
| 法兰安装孔沉孔直径 | 11 |
|
| 法兰安装孔沉孔深度 | 6.5 |
|
| 轴向刚度 | KNm | 55 |
HIWIN上银 FDV 上银滚珠丝杆规格此型号部分数据来源于UMBRA S1N80-20B4 umbra滚珠丝杠
